重型模具貨架案例圖--深圳貨架廠

發布日期：2020-10-26 13:51　瀏覽次數：

重型模具貨架規格：L2000*W900*H2025 貨架層數3層每層配6條支撐梁，單層承重2000KG 顏色：立柱藍色橫梁桔紅色噴涂工藝：環氧樹脂粉末靜電噴涂貨架每層可按75mm倍數上下調節

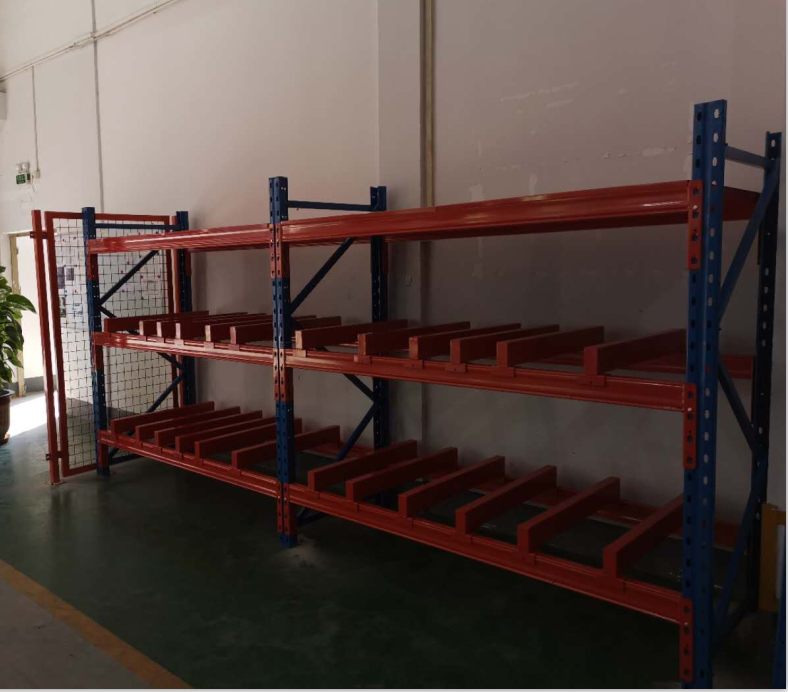

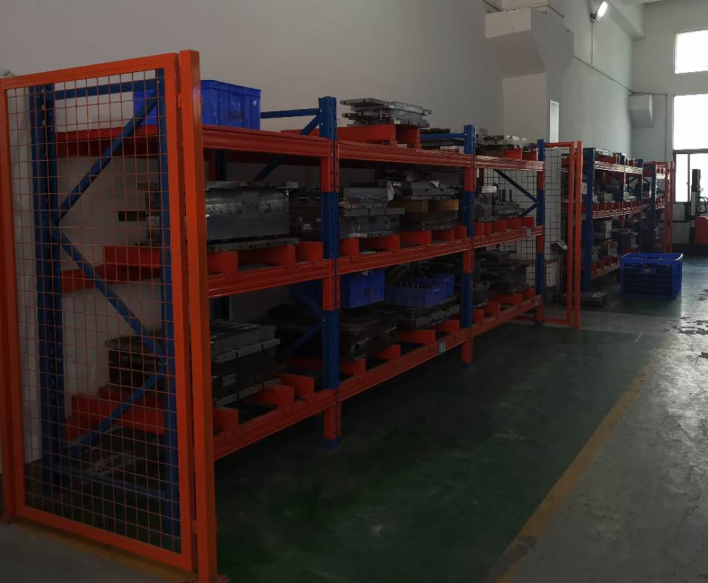

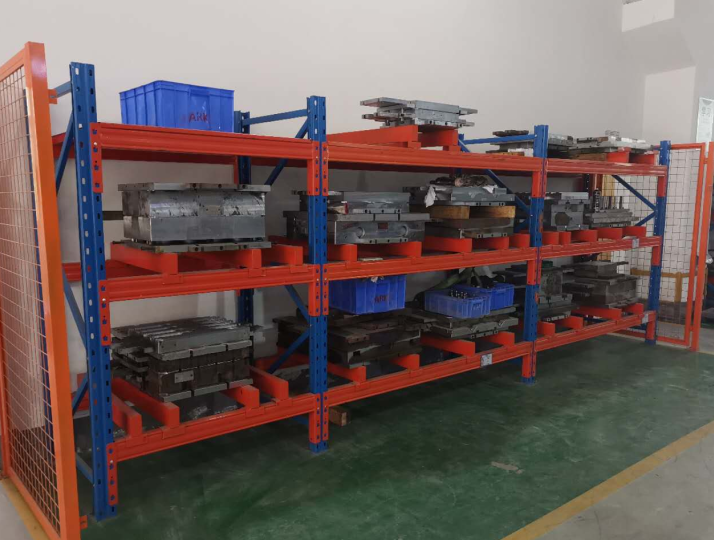

上圖是我司根據客戶要求來設計生產，首先是根據客戶場地來設計，目前客戶場地的是5.5米長，由于客戶的模具大小不一，還有的需要放到卡板上，由于模具較大又很重，所以只做2層，頂上一層鋪鋼板，這樣可以放一些小物件及雜物，太高的話不方便上下貨。由于長度限制貨架就做1主2副，防止模具脫落，特意在兩側增加側網，模具架由立柱加拉桿組成柱片，將導向槽安裝于柱片之上，上下用橫梁連接固定，接著將抽屜盤安裝于導向槽內，如廠房內無行吊，還可在貨架立柱之上架設天軌和天車，并可安裝手動或電動葫蘆，天軌采用不低于100×50抱焊橫梁。整體部件做好黑胚后經拋丸除油、除銹，噴塑最后一道表面處理工藝，完成后便可包裝發貨。
